ZX2789-20P/24P系列變壓器綜合測試儀

產品簡介： ●A型自動，M型手動可選●四端測試方式，優化的矩陣結構●彈片接觸性能好、壽命長●分布電容低，測試效果好●可定制各種測試夾具或轉接板. . .

簡要說明 / INSTRUCTIONS

　　●A型自動，M型手動可選

　　●四端測試方式，優化的矩陣結構

　　●彈片接觸性能好、壽命長

　　●分布電容低，測試效果好

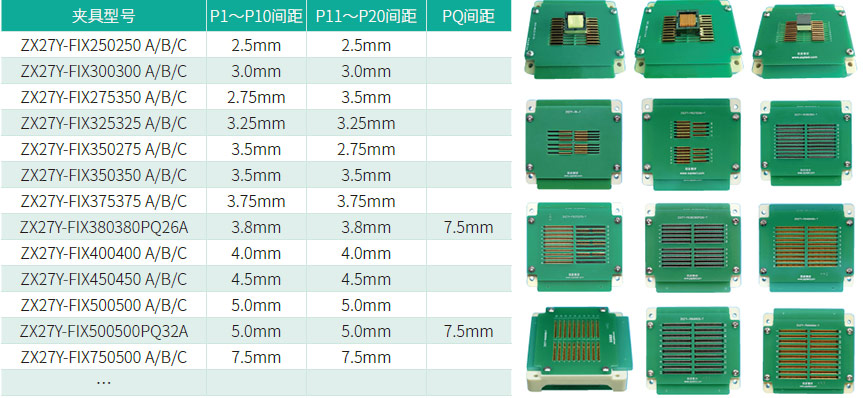

　　●可定制各種測試夾具或轉接板

　　●***多可編程20/24引腳變壓器

　　●ZX2789-20P/24P：20Hz～200kHz，分辨率1mHz

　　●ZX2789A-20P/24P：20Hz～300kHz，分辨率1mHz

　　●ZX2789B-20P/24P：20Hz～500kHz，分辨率1mHz

　　●ZX2789C-20P/24P：20Hz～1MHz，分辨率1mHz

　　●ZX2789-20P-ZFX：帶電源變壓器正反向測試功能

　　●還可選擇帶LCR功能的X型號

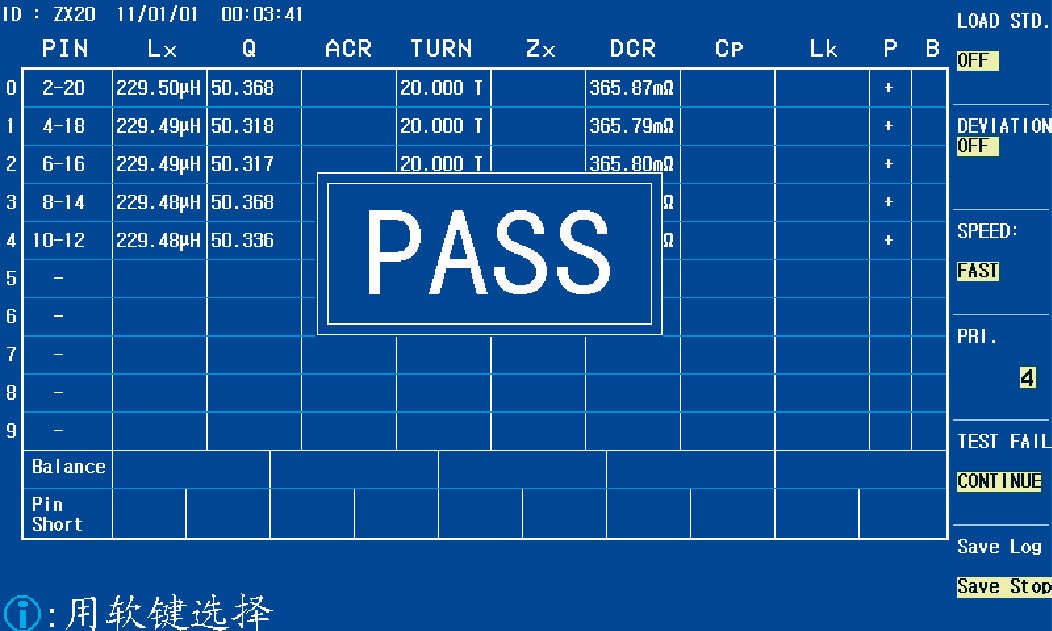

　　●還可選擇列表型操作界面

技術參數 / PARAMETER

功能與參數		顯示范圍
測試參數（LCR）	C、L、X、B、R、G、D、Q、ESR、Rp、DCR、θ、\|Z\|、 \|Y\|、TURN、P	\|Z\|，R，X, DCR	0.01 mΩ～99.9999MΩ
測試參數（變壓器）	匝比，圈數，電感，電容，漏感，相位，品質因數，交流電阻，直流電阻，平衡，引腳短路	\|Y\|，G，B	0.00001μS～99.9999S
測試信號電平	0.005～2Vrms(可定制：0.005～5Vrms)	C	0.00001pF～9.99999F
信號源輸出阻抗	10Ω/CC、25Ω、50Ω、100Ω、10/100Ω	L	0.00001μH～99999.9H
測試速度	快速:75次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率)，超快：150次/秒	D	0.00001～9.99999
觸發方式	內部、手動、自動、外部、總線	Q	0.01～99999.9
內部直流偏置電壓	-10VDC ～ +10VDC	Turns-Ratio	1:0.01～100:1
等效電路	串聯、并聯	θ(RAD)	-3.14159～3.14159
量程方式	自動、手動	θ(DEG)	-179.999 o～179.999 o
比較器	十檔分選，BIN0～BIN9、NG、AUX	Δ%	-999.999%~999.999%
	PASS/FAIL LED顯示
主機體積與重量	400mmx132mmx300mm，重量8.5Kg
